溫度計底座
產品簡介 溫度計底座又稱直行連接頭、儀表底座、儀表凸臺等，主要為化工儀表熱電阻、熱電偶、雙金屬溫度計等測溫儀表配套的一種連接接頭,使用非常廣泛,一般一端為內螺紋,一端為焊接式,主要規格有:M12*1.5,M16*1.5,M20*1.5,M...
- 電 話：19804091155
- 手機：021-56700108
- 郵件：shysig@163.com
產品介紹
產品簡介
溫度計底座又稱直行連接頭、儀表底座、儀表凸臺等，主要為化工儀表熱電阻、熱電偶、雙金屬溫度計等測溫儀表配套的一種連接接頭,使用非常廣泛,一般一端為內螺紋,一端為焊接式,主要規格有:M12*1.5,M16*1.5,M20*1.5,M27*2,G1/2,G3/4,NPT1/2,NPT3/4等等，材質一般為碳鋼20#,304,316,焊接那頭也可以做成45度的角形直行連接頭,在化工工程,機電工程,電力電氣管道中大量應用 。

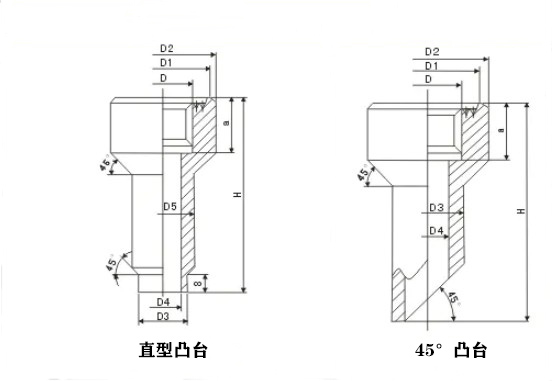

底座尺寸介紹
1、熱電阻、熱電偶安裝45°角凸臺
| 45°角凸臺型號 | 尺 寸 mm | ||||||
| D | D1 | D2 | D3 | D4 | a | H | |
| GT01B（*常用） | M27×2 | Ф43 | Ф47 | Ф28 | Ф18 | 30 | 150 |
| GT02B（*常用） | M33×2 | Ф51 | Ф55 | Ф36 | Ф24 | 30 | 150 |
| GT03B | G1/2" | Ф35 | Ф39 | Ф27 | Ф16 | 30 | 90 150 |
| GT04B | G3/4" | Ф43 | Ф47 | Ф31 | Ф20 | 35 | 90 150 |
| GT05B | G1" | Ф51 | Ф55 | Ф41 | Ф30 | 40 | 90 150 |
2、熱電阻 熱電偶安裝直型凸臺
| 直形凸臺型號 | 尺 寸 mm | |||||||
| D | D1 | D2 | D3 | D4 | D5 | a | H | |
| GT01A | M12×1.5 | Ф28 | Ф32 | Ф12 | Ф7 | Ф18 | 27 | 60 120 |
| GT04A （*常用） | M27×2 | Ф43 | Ф47 | Ф22 | Ф17 | Ф28 | 32 | 60 80 120 |
| GT05A（*常用） | M33×2 | Ф51 | Ф55 | Ф30 | Ф21 | Ф36 | 34 | 60 120 |
| GT06A | G1/2" | Ф35 | Ф39 | Ф21 | Ф16 | Ф27 | 35 | 60 120 |
| GT07A | G3/4" | Ф43 | Ф43 | Ф25 | Ф20 | Ф31 | 40 | 60 120 |
| GT08A | G1" | Ф51 | Ф55 | Ф35 | Ф30 | Ф41 | 45 | 60 120 |
3、雙金屬溫度計安裝45°凸臺
| 雙金屬溫度計安裝45°凸臺型號 | 尺 寸 mm | ||||||
| D | D1 | D2 | D3 | D4 | a | H | |
| GT06B | M27×2 | Ф43 | Ф47 | Ф28 | Ф14 | 20 | 110 |
4、雙金屬溫度計安裝直型凸臺
| 雙金屬溫度計安裝直形凸臺型號 | 尺 寸 mm | |||||||
| D | D1 | D2 | D3 | D4 | D5 | a | H | |
| GT02A | M16×1.5 | Ф32 | Ф36 | Ф14 | Ф7 | Ф18 | 27 | 60 80 120 |
| GT03A | M20×1.5 | Ф36 | Ф40 | Ф14 | Ф7 | Ф18 | 27 | 60 80 120 |
| GT09A | M27*2 | φ43 | φ47 | φ22 | Ф14 | Ф28 | 20 | 60 80 120 |

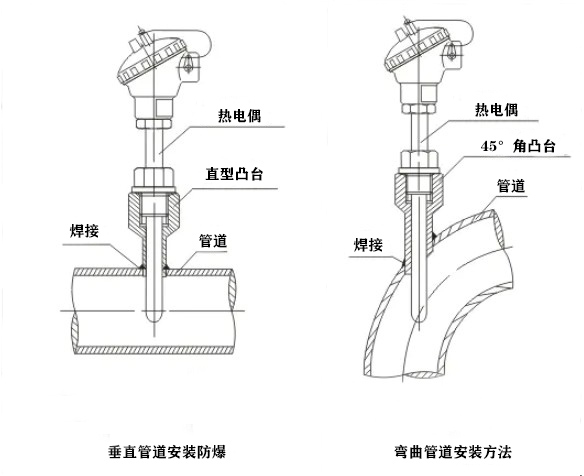

溫度計底座安裝方法
